在電子係統設計中，晶振作為時鍾信號的核心源頭，其輸出模式的選擇直接決定了係統的整體性能與穩定性。麵對CMOS、LVPECL、HCSL、LVDS、削峰正弦波和正弦波這六種常見的輸出模式，工程師該如何抉擇？本文將從工作原理、技術特性及應用場景三個維度，為您係統解析它們的本質區別。

一、 六大晶振輸出模式：定義與核心特性

1. CMOS（互補金屬氧化物半導體）

屬於單端方波輸出，通過電壓控製邏輯電平實現信號轉換。其核心優勢在於低功耗、高噪聲容限以及低成本，適合直接驅動MCU或FPGA等數字電路。缺點是傳輸延遲相對較慢，高頻性能受限，通常用於中低頻時鍾源。

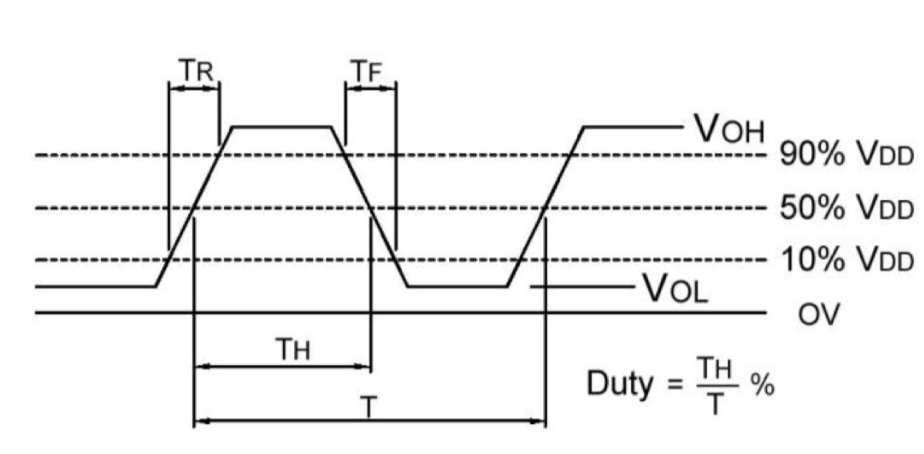

（CMOS）

2. LVPECL（低電壓正發射極耦合邏輯）

一種高性能的差分方波輸出，電壓擺幅較大（通常在600-1000mV之間）。LVPECL擁有優異的抖動性能和極強的抗幹擾能力，能輕鬆驅動長距離傳輸線，適用於高頻場景。缺點是功耗相對較高，且需要複雜的外部端接電路來維持信號完整性。

3. HCSL（高速電流轉向邏輯）

專為高速串行通信設計的差分輸出模式。其電壓擺幅低，功耗極低，且能實現最小的時鍾抖動。HCSL支持1.8V甚至更低的電壓，是PCI Express等高速接口的理想選擇。缺點是設計難度較高，對PCB布線和精密端接有嚴格要求。

4. LVDS（低電壓差分信號）

采用差分方波輸出，電壓擺幅較小（約350mV）。LVDS完美結合了低功耗、低電磁幹擾（EMI）和高速兼容性（頻率可達2.1GHz以上）。缺點是抖動性能略遜於LVPECL，且對PCB布線要求極為嚴格，差分線必須保持等長。

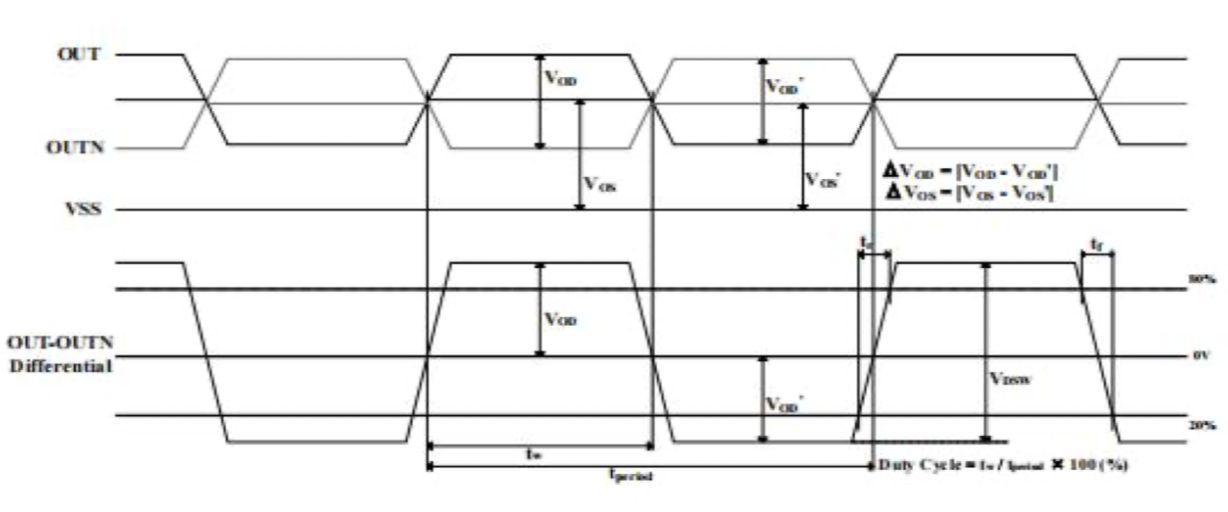

（LVDS）

5. 削峰正弦波（Clipped Sine Wave）

通過在正弦波波峰處“削頂”，使其接近方波但保留了部分正弦特性。這種波形諧波分量較少，能有效降低EMI，且相位噪聲小、溫度穩定性高。缺點是驅動帶載能力較弱，適合對信號純淨度要求極高的場景。

6. 正弦波（Sine Wave）

標準的正弦波形，諧波分量極小，通常由無源晶振或射頻專用有源晶振輸出。優點是EMI極低、信號純淨；缺點是驅動能力弱，通常需要外部緩衝電路才能正常使用。

二、 工作原理與電氣性能差異

CMOS：依賴電壓控製邏輯電平，輸入高電平時輸出低電平，反之亦然，需依賴外部電路形成振蕩。

LVPECL：基於差分信號傳輸，通過正負輸出對實現高速切換，必須依靠外部偏置電路來建立正確的工作點。

HCSL：采用電流轉向技術，通過控製差分對中的電流方向生成信號，無需外部偏置，天生適合低電壓高速通信。

LVDS：利用差分線對傳輸信號，內部通過恒流源驅動，外部需匹配100Ω電阻以優化信號質量，實現低功耗高速通信。

削峰正弦波：通過限幅電路限製正弦波幅值實現“削頂”，在減少諧波分量的同時保留原始頻率特性。

正弦波：直接輸出標準正弦波形，諧波分量最小，但需外部電路增強驅動能力以匹配後級負載。

三、 典型應用場景對比

CMOS：單片機、嵌入式係統、工控設備等對成本敏感且頻率要求不高的消費電子與工業場景。

LVPECL：光模塊、千兆以太網、高速ADC/DAC采樣時鍾等對抖動和速度要求極高的高速通信設備。

HCSL：服務器主板、PCIe接口、高速數據通路等對抖動和功耗有嚴苛要求的計算與網絡設備。

LVDS：音視頻處理、服務器背板、高速通信等需要兼顧低EMI和高速傳輸的場景。

削峰正弦波：溫補晶振（TCXO）、衛星定位（GPS/北鬥）、射頻前端等對信號純淨度和相位噪聲要求高的場景。

正弦波：射頻信號處理、混頻器、無線通信模塊等需要極低相位噪聲的射頻電路。

四、 工程師選型建議

高頻高速場景：優先選擇 LVPECL 或 HCSL，兩者能兼顧極致的速度和低抖動性能。

信號純淨度優先：選擇 削峰正弦波 或 正弦波，非常適合射頻及精密測量儀器。

成本與複雜度敏感：選擇 CMOS，適合低頻簡單係統；若必須使用差分模式，需評估額外端接電路帶來的BOM成本與布線難度。

綜合性能平衡：LVDS 是功耗、速度與EMI之間的優秀平衡者，適合大多數中高速數字係統。

總結

晶振輸出模式的選擇沒有絕對的“最好”，隻有“最適合”。CMOS適合低成本低頻應用，LVPECL和HCSL是高速通信的利器，LVDS平衡了功耗與速度，而正弦波係列則滿足了高精度的射頻需求。理解這些模式的本質差異，結合係統對功耗、穩定性、成本和設計複雜度的綜合權衡，才能選出最匹配的時鍾方案，從而提升整個電子係統的可靠性。
